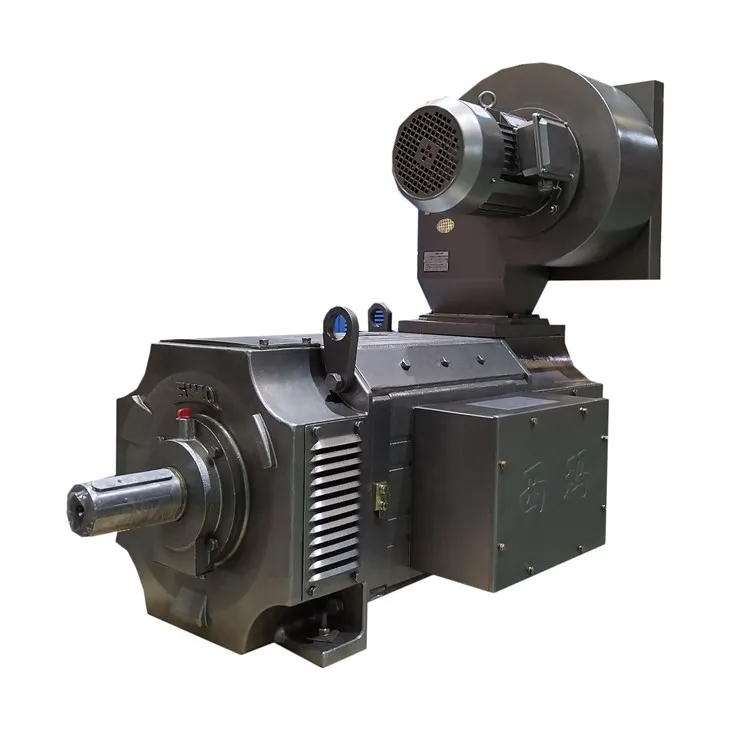

Motor DC de înaltă eficiență

Motorul de curent continuu din seria Z4 de înaltă eficiență poate fi aplicat pe scară largă în industria metalurgică, cum ar fi laminoarea, mașina de tăiat metal, fabricarea hârtiei, textile, imprimare, ciment, extruder de plastic și alte industrii. Este potrivit pentru situații care necesită un domeniu larg de control al vitezei, tragere electrică unde capacitatea de suprasarcină nu trebuie să depășească 1,6 ori.

Trimite anchetă

Descriere

Parametrii tehnici

Scurta introducere

Rotorul motorului DC seria Z4 de înaltă eficiență este format din miez de armătură, armătură, comutator și alte dispozitive, următoarea construcție a componentelor este descrisă în detaliu.

Partea centrală a armăturii: rolul său este încorporat în înfășurarea armăturii și în fluxul final, pentru a reducemotorlucru în miezul armăturii pierderii curenților turbionari și pierderii prin histerezis.

Partea armăturii: rolul cuplului electromagnetic și al forței electromotoare induse și conversia energiei. Înfășurarea armăturii are multe bobine sau sârmă de sticlă învelită sârmă de cupru din oțel plat sau sârmă emailată de rezistență.

Comutatorul, cunoscut și sub numele de redresor, în motorul de curent continuu, rolul său este de a trece curentul de alimentare cu curent continuu în înfășurarea armăturii curentului de comunicare, astfel încât tendința cuplului electromagnetic să fie stabilă și neschimbată, în generatorul de curent continuu, va fi înfășurarea armăturii care comunică forța electromotoare în capătul periei de ieșire a forței electromotoare DC la sol.

Comutatorul este alcătuit dintr-un număr de bucăți de cilindri izolați cu mica între capetele bobinei de înfășurare a armăturii sunt conectate la cele două piese de comutator.generator de curent continuuîn rolul comutatorului este înfășurarea armăturii în căldura electrică alternativă în peria între potențialul electric de curent continuu, sarcina în curent prin generatorul de curent continuu la ieșirea de sarcină a energiei electrice, în același timp, bobina armăturii este De asemenea, sigur că vei trece curentul. Acesta interacționează cu debutul câmpului magnetic al cuplului electromagnetic, tendința sa este opusă generatorului, ideea originală trebuie doar să inhibe schimbarea armăturii talentului cuplului din câmpul magnetic. Prin urmare, generatorul la sarcina de ieșire de putere electrică, de asemenea, de la ideea originală de putere mecanică de ieșire, completat generatorul de curent continuu va fi convertit la energie mecanică în energie electrică.

Principalii parametri tehnici

Cadru	#160-11
Scopul puterii	19.5KW ~ 97KW
Voltaj	160V, 400V, 440V
Modul emoționant	Separat Emotionat
Viteză	1350rpm, 1500rpm, 2710rpm, 3000rpm
Metoda de răcire	IC06
Grad de protecție	IP21S
Clasa de izolare	F (155 grade)
Datorie	S1, S4, S5, S6, S9
Tip de montare	IM B35
