Care sunt cerințele de instalare pentru un motor de 500 kW?

În calitate de furnizor de motoare de 500 kW, sunt adesea întrebat despre cerințele de instalare pentru aceste mașini puternice. Un motor de 500 kW este o investiție semnificativă, iar instalarea corectă este crucială pentru a-i asigura performanța optimă, longevitatea și siguranța. În această postare pe blog, voi aprofunda cerințele cheie de instalare pentru un motor de 500 kW, oferind informații valoroase pentru cei care doresc să integreze un astfel de motor în operațiunile lor industriale.

Pregătirea site-ului

Primul pas în instalarea unui motor de 500kW este pregătirea locului de instalare. Aceasta implică câteva considerații importante:

Cerințe de spațiu

Un motor de 500 kW este relativ mare și necesită spațiu adecvat pentru instalare, operare și întreținere. Motorul trebuie instalat într-o zonă bine ventilată, cu suficient spațiu liber în jurul său pentru a permite o circulație adecvată a aerului. Ca regulă generală, ar trebui să existe cel puțin 3 picioare spațiu liber pe toate părțile motorului și 5 picioare spațiu liber deasupra acestuia. Acest spațiu este necesar pentru a preveni supraîncălzirea și pentru a asigura un acces ușor pentru personalul de întreținere.

Fundaţie

Motorul trebuie instalat pe o fundație solidă și plană pentru a preveni vibrațiile și pentru a asigura o funcționare stabilă. Fundația trebuie proiectată pentru a susține greutatea motorului și a oricărui echipament asociat, cum ar fi cuplaje și curele. Pentru un motor de 500 kW, se recomandă de obicei o fundație de beton. Fundația trebuie să aibă o grosime de cel puțin 12 inci și ar trebui să fie întărită corespunzător pentru a rezista forțelor dinamice generate de motor.

Alimentare cu energie electrică

Un motor de 500 kW necesită o cantitate semnificativă de putere electrică. Înainte de instalare, este esențial să vă asigurați că alimentarea electrică a locației este adecvată. Motorul trebuie conectat la un circuit electric dedicat cu tensiunea și capacitatea de curent adecvate. Sursa electrică trebuie, de asemenea, protejată de întrerupătoare și siguranțe adecvate pentru a preveni suprasarcinile electrice și scurtcircuitele. Se recomandă să consultați un inginer electrician calificat pentru a proiecta și instala sistemul electric pentru motor.

Montarea motorului

Odată ce site-ul este pregătit, următorul pas este montarea motorului. Aceasta implică următorii pași:

Aliniere

Alinierea corectă a motorului cu echipamentul antrenat este crucială pentru o funcționare eficientă și pentru a preveni uzura prematură. Nealinierea poate cauza vibrații excesive, zgomot și deteriorarea motorului și a echipamentului antrenat. Pentru a asigura o aliniere corectă, instrumentele de aliniere cu laser sunt utilizate în mod obișnuit. Aceste instrumente pot măsura cu precizie alinierea motorului și a echipamentului antrenat și oferă feedback în timp real instalatorului.

Instalarea cuplajului

Motorul este de obicei conectat la echipamentul acţionat folosind un cuplaj. Există mai multe tipuri de cuplaje disponibile, inclusiv cuplaje flexibile și cuplaje rigide. Alegerea cuplajului depinde de aplicația specifică și de cerințele motorului și ale echipamentului antrenat. La instalarea cuplajului, este important să urmați cu atenție instrucțiunile producătorului pentru a asigura instalarea și alinierea corespunzătoare.

Instalarea curelei (dacă este cazul)

În unele aplicații, motorul poate fi conectat la echipamentul antrenat folosind o curea. Când instalați cureaua, este important să vă asigurați că centura este tensionată corespunzător. Supratensionarea poate cauza uzura excesivă a curelei și a rulmenților motorului, în timp ce tensiunea insuficientă poate cauza alunecarea curelei, rezultând o eficiență redusă și transmisie de putere.

Instalarea sistemului de racire

Un motor de 500 kW generează o cantitate semnificativă de căldură în timpul funcționării și este esențial să existe un sistem de răcire eficient pentru a preveni supraîncălzirea. Există mai multe tipuri de sisteme de răcire disponibile pentru motoare, inclusiv răcirea cu aer, răcirea cu apă și răcirea cu ulei.

Răcire cu aer

Răcirea cu aer este cea mai simplă și cea mai comună metodă de răcire a motoarelor. Într-un sistem răcit cu aer, motorul este echipat cu un ventilator care suflă aer pe suprafața motorului pentru a disipa căldura. Când instalați un motor răcit cu aer, este important să vă asigurați că orificiile de admisie și evacuare a aerului nu sunt blocate pentru a permite o circulație adecvată a aerului.

Răcirea cu apă

Răcirea cu apă este o metodă mai eficientă de răcire a motoarelor, în special în aplicațiile de mare putere. Într-un sistem răcit cu apă, apa circulă printr-o manta de răcire în jurul motorului pentru a absorbi căldura. Când instalați un motor răcit cu apă, este important să vă asigurați că alimentarea cu apă este curată și fără reziduuri pentru a preveni înfundarea sistemului de răcire. Debitul și temperatura apei trebuie, de asemenea, monitorizate și controlate pentru a asigura o performanță optimă de răcire.

Răcire cu ulei

Răcirea cu ulei este o altă metodă de răcire a motoarelor, în special în aplicațiile în care sunt așteptate temperaturi ridicate. Într-un sistem răcit cu ulei, uleiul este circulat prin motor pentru a absorbi căldura. Când instalați un motor răcit cu ulei, este important să vă asigurați că nivelul uleiului este menținut la nivelul corespunzător și că uleiul este schimbat în mod regulat pentru a preveni contaminarea și degradarea.

Instalarea sistemului de control

Un motor de 500 kW este de obicei controlat de un sistem de control care permite pornirea, oprirea și controlul vitezei motorului. Sistemul de control poate include un demaror de motor, un variator de frecvență (VFD) și un panou de control.

Instalare demaror motor

Demarorul motorului este responsabil pentru pornirea și oprirea motorului. Există mai multe tipuri de demaroare de motoare disponibile, inclusiv demaroare direct-on-line (DOL), demaroare stea-triunghi și demaroare soft. Alegerea demarorului de motor depinde de aplicația specifică și de cerințele motorului. Când instalați demarorul motorului, este important să vă asigurați că acesta este dimensionat și evaluat corespunzător pentru motor.

Instalarea variatorului de frecvență (VFD).

Un VFD este un dispozitiv care permite controlul precis al vitezei și cuplului motorului. Când instalați un VFD, este important să vă asigurați că este instalat și configurat corespunzător. VFD-ul trebuie instalat într-o zonă bine ventilată pentru a preveni supraîncălzirea și trebuie conectat la motor și la sursa electrică folosind cablurile și conectorii corespunzători.

Instalarea panoului de control

Panoul de control este interfața dintre operator și sistemul de control al motorului. De obicei, include comutatoare, butoane și indicatoare pentru controlul și monitorizarea motorului. Când instalați panoul de control, este important să vă asigurați că acesta este ușor accesibil și că cablurile sunt etichetate și organizate corespunzător.

Considerații de siguranță

Siguranța este de cea mai mare importanță atunci când instalați un motor de 500 kW. Trebuie luate în considerare următoarele considerente de siguranță:

Siguranța electrică

După cum sa menționat mai devreme, sursa electrică a motorului trebuie instalată și protejată corespunzător pentru a preveni pericolele electrice. Toate conexiunile electrice trebuie efectuate de un electrician calificat, iar motorul trebuie împământat pentru a preveni șocurile electrice.

Siguranta mecanica

Motorul și echipamentele asociate trebuie protejate pentru a preveni contactul accidental cu piesele în mișcare. Apărătoarele trebuie instalate în jurul ventilatorului, cuplajului și curelelor motorului pentru a preveni rănirea personalului.

Siguranța la incendiu

Motorul trebuie instalat într-o zonă rezistentă la foc și trebuie instalate sisteme adecvate de stingere a incendiilor în caz de incendiu. Sistemul electric trebuie, de asemenea, proiectat pentru a preveni incendiile electrice.

Punerea în funcțiune și testarea

Odată instalat motorul, este important să puneți în funcțiune și să testați motorul pentru a vă asigura că funcționează corect. Punerea în funcțiune implică verificarea instalării, cablajului și a sistemului de control pentru a se asigura că totul este în ordine. Testarea implică rularea motorului la viteze și sarcini diferite pentru a verifica performanța acestuia și pentru a identifica eventualele probleme.

În timpul punerii în funcțiune și testării, trebuie monitorizați următorii parametri:

• Temperatură: Temperatura motorului trebuie monitorizată pentru a se asigura că nu depășește limitele recomandate de producător.
• Vibrație: Vibrația motorului trebuie monitorizată pentru a se asigura că se află în limite acceptabile. Vibrația excesivă poate indica o aliniere greșită sau alte probleme.
• Curent și Tensiune: Curentul și tensiunea motorului trebuie monitorizate pentru a se asigura că se încadrează în intervalul specificat.

În concluzie, instalarea unui motor de 500 kW necesită o planificare atentă, tehnici de instalare adecvate și respectarea strictă a reglementărilor de siguranță. Urmând cerințele de instalare prezentate în această postare pe blog, vă puteți asigura că motorul dvs. de 500 kW funcționează eficient, fiabil și în siguranță.

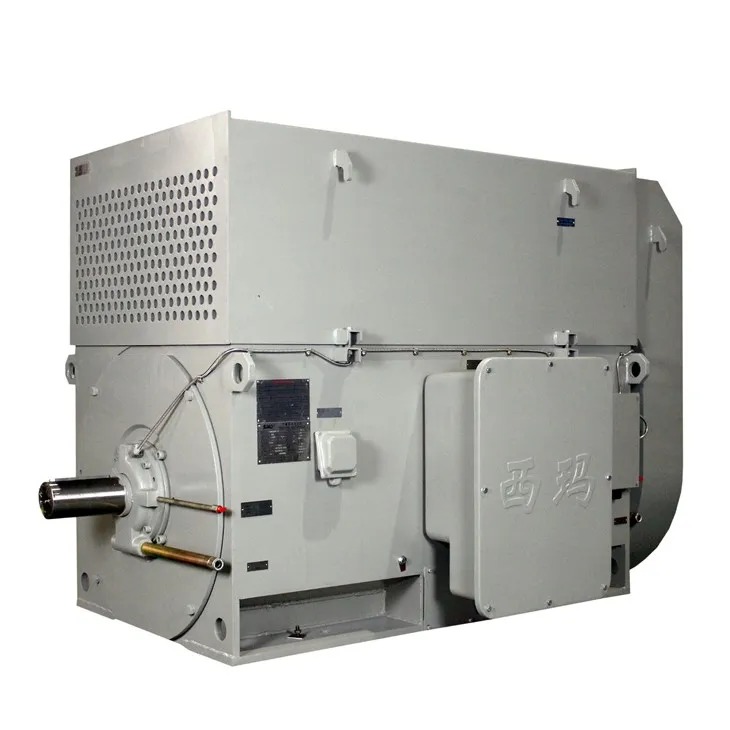

Dacă sunteți în căutarea unui motor de 500 kW sau aveți întrebări despre instalarea motorului, vă rugăm să nu ezitați să ne contactați. Suntem un furnizor lider de înaltă calitateMotoare industriale asincrone,Motor cu rotație continuă, șiMotor 1000 KW. Echipa noastră de experți este pregătită să vă ajute cu nevoile dvs. de alegere și instalare a motorului.
